  • OTC焊接機器人FD-V20S系列
OTC機器人FD-V20S系列
實現最佳的使用方便性的7軸中型可搬重量機器人；
垂直多關節7軸焊接機器人。
全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

OTC焊接機器人

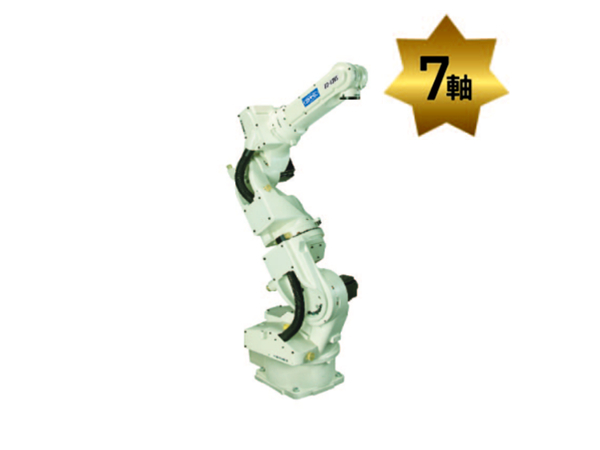

OTC焊接機器人FD-V20S系列
   實現最佳的使用方便性的7軸中型可搬重量機器人 。
   垂直多關節7軸焊接機器人 。


產品·參數

好口碑源自韋爾迪對品質的執著

名稱 NV20S
規格 垂直多關節
軸數 7
最大可搬重量 20KG
位置重復精度 ±0.08mm
驅動方法 AC伺服馬達
驅動容量 6600W
位置重復精度 絕對值編碼器
動作范圍 基本軸 J1(旋轉) ±170°
J2(前后) -145°~+75°
J7(旋轉2) ±90°
J3(上下) -170°~+160°
手臂軸 J4(回轉) ±180°
J5(擺動) -50°~+230°
J6(扭轉) ±360°（注1）
最大速度 基本軸 J1(旋轉) 3.40rad/s {195°/s}
J2(前后) 3.32rad/s {190°/s}
J7(旋轉2) 2.79rad/s {160°/s}
J3(上下) 3.14rad/s {180°/s}
手臂軸 J4(回轉) 6.98rad/s {400°/s}
J5(擺動) 6.98rad/s {400°/s}
J6(扭轉) 10.5rad/s {600°/s}
手臂負荷能力 允許扭矩 J4(回轉) 43.7N·m
J5(擺動) 43.7N·m
J6(扭轉) 19.6N·m
允許慣性矩 J4(回轉) 1.09kg·m2
J5(擺動) 1.09kg·m2
J6(扭轉) 0.24kg·m2
機器人動作范圍截面面積 3.91m2x340°
使用環境條件 溫度：0~45℃、濕度：   20~80%RH （無結露）
本體重量 321kg
第3軸可載重量 5kg （注2）
安裝方法 地面
本體顏色 白色（芒賽爾色標10GY9/1）
防護等級 -

注）1、第6軸的動作范圍會因第5軸的姿態而受限制

2、根據手腕軸的搭載重量不同，可搭載的重量也會有不同
