  • OTC焊接機器人FD-A20系列
OTC機器人FD-A20系列
OTC高精度機器人，適合各種用途；
OTC垂直多關節6軸焊接機器人。
全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

OTC焊接機器人

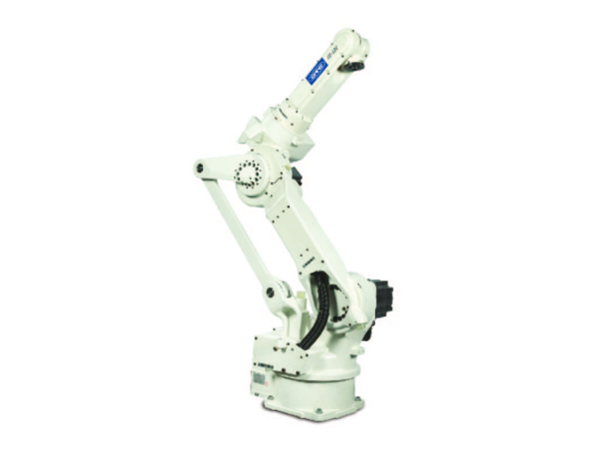

OTC焊接機器人FD-A20系列
   OTC高精度機器人，適合各種用途 。
   OTC垂直多關節6軸焊接機器人 。


產品·參數

好口碑源自韋爾迪對品質的執著

名稱 NA20
規格 垂直多關節
軸數 6
最大可搬重量 20KG
位置重復精度 ±0.07mm
驅動方法 AC伺服馬達
驅動容量 7900W
位置重復精度 絕對值編碼器
動作范圍 基本軸 J1(旋轉) ±170°
J2(前后) -70°~+60°
J7(旋轉2) -
J3(上下) -140°~+240°（注1）
手臂軸 J4(回轉) ±180°
J5(擺動) -50°~+230°
J6(扭轉) ±360°（注2）
最大速度 基本軸 J1(旋轉) 3.40rad/s {195°/s}
J2(前后) 3.32rad/s {190°/s}
J7(旋轉2) -
J3(上下) 3.14rad/s {180°/s}
手臂軸 J4(回轉) 6.98rad/s {400°/s}
J5(擺動) 6.98rad/s {400°/s}
J6(扭轉) 10.5rad/s {600°/s}
手臂負荷能力 允許扭矩 J4(回轉) 43.7N·m
J5(擺動) 43.7N·m
J6(扭轉) 19.6N·m
允許慣性矩 J4(回轉) 1.09kg·m2
J5(擺動) 1.09kg·m2
J6(扭轉) 0.24kg·m2
機器人動作范圍截面面積 3.32m2x340°
使用環境條件 溫度：0~45℃、濕度：   20~80%RH （無結露）
本體重量 355kg
第3軸可載重量 20kg （注3）
安裝方法 地面、吊裝
本體顏色 白色（芒賽爾色標10GY9/1）
防護等級 -

注）1、機器人正裝用于焊接時，第3軸的動作范圍將受限制

2、第6軸的動作范圍會因第5軸的姿態而受限制

3、根據手腕軸的搭載重量不同，可搭載的重量也會有不同
