  • OTC焊接機器人FD-V400L系列
OTC機器人FD-V400L系列
OTC中型搬運機器人，適合各種搬運用途；
OTC垂直多關節6軸焊接機器人。
全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

OTC焊接機器人

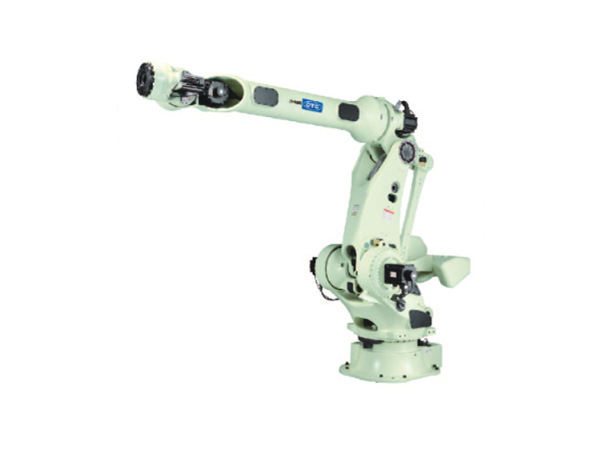

OTC焊接機器人FD-V400L系列
   OTC中型搬運機器人，適合各種搬運用途 。
   OTC垂直多關節6軸焊接機器人 。



產品·參數

好口碑源自韋爾迪對品質的執著

名稱 NV400L
規格 垂直多關節
軸數 6
最大可搬重量 400KG
位置重復精度 ±0.3mm
驅動方法 AC伺服馬達
驅動容量 27KW
位置重復精度 絕對值編碼器
動作范圍 基本軸 J1(旋轉) ±180°
J2(前后) -105°~+60°
J3(上下) -130°~+30°
手臂軸 J4(回轉) ±210°
J5(擺動) ±120°
J6(扭轉) ±210° （±360°） （注1）
最大速度 基本軸 J1(旋轉) 1.57rad/s {90°/s}
J2(前后) 1.57rad/s {90°/s}
J3(上下) 1.57rad/s {90°/s}
手臂軸 J4(回轉) 1.92rad/s {110°/s}
J5(擺動) 1.92rad/s {110°/s}
J6(扭轉) 3.14rad/s {180°/s}
手臂負荷能力 允許扭矩 J4(回轉) 3450N·m
J5(擺動) 3450N·m
J6(扭轉) 1725N·m
允許慣性矩 J4(回轉) 600kg·m2
J5(擺動) 600kg·m2
J6(扭轉) 400kg·m2
機器人動作范圍截面面積 10.72m2x360°
使用環境條件 溫度：0~45℃、濕度：   20~80%RH （無結露）
本體重量 3050kg
第3軸可載重量 最大50kg （注2 ）
安裝方法 地面
本體顏色 白色（芒賽爾色標10GY9/1）
防護等級 手腕軸：IP67P基本軸：IP54P相當


注）1、在電纜不通過第6軸的中空部位時，根據使用條件的不同， 動作范圍最大可以擴伸至±360°
2、根據手腕軸的搭載重量不同，可搭載的重量也會有不同


場景 ·案例

焊接場景案例


焊接·效果

焊接效果圖1
