  • 安川機器人sp80

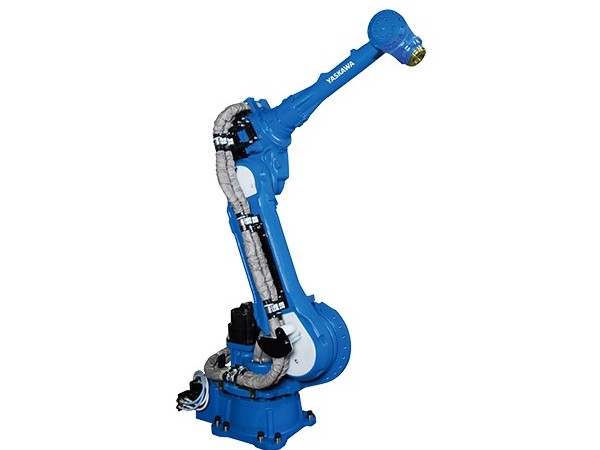

安川機器人sp80

安川機械手 SP-80

根據高速動作和寬廣的動作范圍，應用范圍擴大

通過強化的手腕部的容許力矩、容許慣性力矩，可以對應各種工作

減少了機器人和控制柜的電纜線數，提升了維護性的同時提供簡潔的設備


全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

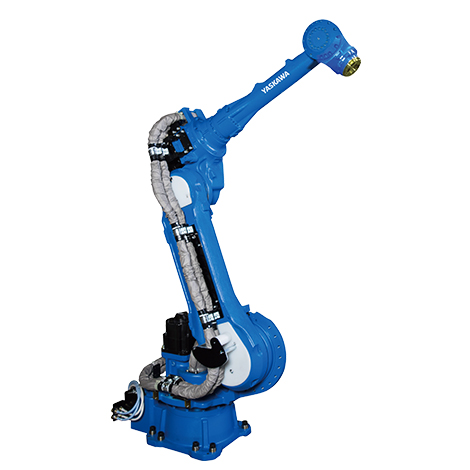

安川機械手

resource/images/45b165f39c1540d0b3e25fde37e61e43_12.jpg
  6軸垂直多關節型
  安川機械手負載：80Kg
  動態范圍：2236mm
  控制柜：YRC1000
  用途：點焊、搬運



產品·參數

好口碑源自韋爾迪對品質的執著


根據高速動作和寬廣的動作范圍，安川機械手應用范圍擴大

安川機械手通過強化的手腕部的容許力矩、容許慣性力矩，可以對應各種工作

減少了機器人和控制柜的電纜線數，安川機械手提升了維護性的同時提供簡潔的設備

標準規格 MOTOMAN-SP80
電纜處理專用法蘭盤 無 有
型號 YR-1-06VX88-A00 YR-1-06VX88-A00
構造 垂直多關節型（6個自由度）
可搬質量*1 手首部 88kg 80kg
U軸上 10kg
最大可達 2236mm
重復定位精度*2 ±0.07mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -90° -+155°
U軸（上臂） -80°- +90°
R軸（手腕旋轉） -360° - +360° -205° - +205°
B軸（手錠擺動） -125°-+125° -120°-+120°
T軸（手腕回轉） -360° - +360° -180° - +180°
最大速度 S軸（旋轉） 2.97rad/s, 170°/s
L軸（下臂） 2.44rad/s, 140°/s
U軸（上臂） 2.79rad/s, 160°/s
R軸（手腕旋轉） 4.01rad/s, 230°/s
B軸（手腕擺動） 4.01rad/s, 230°/s
T軸（手腕回轉） 6.11rad/s, 350°/s
容許力矩 R軸（手腕旋轉） 408N.m 389N.m
B軸（手腕擺動） 408N.m 389N.m
T軸（手腕回轉） 206N.m
容許慣性力矩 （GD2/4 ） R軸（手腕旋轉） 30kg.m2 28kg.m2
B軸（手腕擺動） 30kg.m2 28kg.m2
T軸（手腕回轉） 11kg.m2 10.3kg.m2
本體質量 630kg
防護等級 本體:IP54，手腕軸:IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH (無結露)
震動 4.9m/s2(0.5G)以下
其他 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3 4.0kVA
安裝方式*4 置地式，側掛式，壁掛式，傾斜式 置地式，側掛式，壁掛式，傾斜式
用途 點焊、搬運 點焊、搬運
備注 *1 : JIS B 8432為基準。
*2 : 記載了巨軸的動作范圍而不是對地基準。
*3 : 因用途，動作模式而異。
（注）本表是以SI單位系為記載。



*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。

*4：無裝備電纜時的值。
