  • 安川機器人SP150R

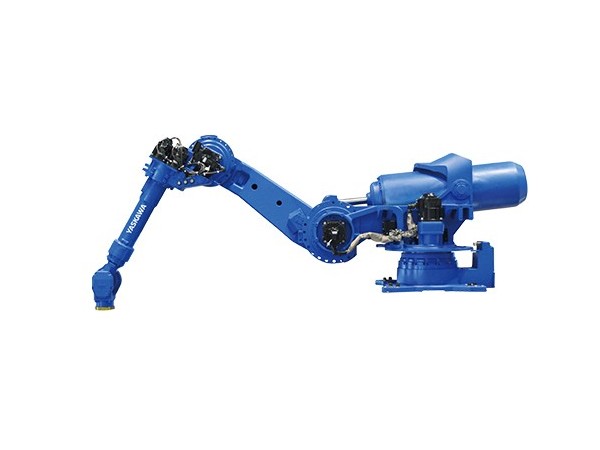

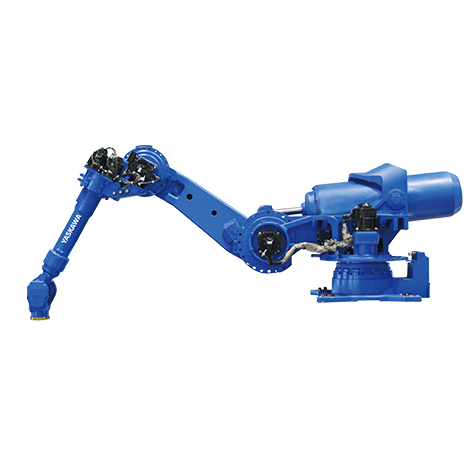

安川機器人SP150R

安川搬運機械手 SP-150R

可有效利用空間的棚地類型

通過和其他陣容的組合實現了生產線的簡化流程

減少了機器人與控制柜間的電纜線數。提升了維護性的同時提供簡潔的設備

安川搬運機械手

減少了機器人和控制柜的電纜線數,提升了維護性的同時提供簡潔的設備

全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

安川搬運機械手

resource/images/02277ae786f2413d9fa84127686b7b00_5.jpg
  6軸垂直多關節型
  負載:150Kg
  動態范圍:3140mm
  控制柜:YRC1000
  用途:點焊、搬運



產品·參數

好口碑源自韋爾迪品質的執著


根據高速動作和寬廣的動作范圍,安川搬運機械手應用范圍擴大

通過強化的手腕部的容許力矩、容許慣性力矩,可以對應各種工作

減少了機器人和控制柜的電纜線數,提升了維護性的同時提供簡潔的設備

標準規格 MOTOMAN-SP150R
電纜處理專用法蘭盤
型號 YR-1-06VXH225-A00
構造 垂直多關節型(6個自由度)
可搬質量*1 手首部 165kg 150kg
U軸上 30kg
最大可達 3140mm
重復定位精度*2 ±0.2mm
動作范圍 S軸(旋轉) -180°- +180°
L軸(下臂) -130°- +80°
U軸(上臂) -79.4°- +78°
R軸(手腕旋轉) -360°- +360° -205°- +205°
B軸(手錠擺動) -125°- +125° -120°- +120°
T軸(手腕回轉) -360°- +360° -180°- +180°
最大速度 S軸(旋轉) 1.83rad/s, 105°/s
L軸(下臂) 1.83rad/s, 105°/s
U軸(上臂) 1.83rad/s, 105°/s
R軸(手腕旋轉) 3.05rad/s, 175°/s
B軸(手腕擺動) 2.62rad/s, 150°/s
T軸(手腕回轉) 4.19rad/s, 240°/s
容許力矩 R軸(手腕旋轉) 921N.m 868N.m
B軸(手腕擺動) 921N.m 868N.m
T軸(手腕回轉) 490N.m
容許慣性力矩 (GD2/4 ) R軸(手腕旋轉) 85kg.m2 83kg.m2
B軸(手腕擺動) 85kg.m2 83kg.m2
T軸(手腕回轉) 45kg.m2 45kg.m2
本體質量 1760kg
防護等級 本體:IP54,手腕軸:IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH (無結露)
震動 4.9m/s2(0.5G)以下
其他 不可有引火性及腐蝕性氣體,液體遠離電氣噪音源
電源容量*3 5.0kVA
安裝方式*4 置地式
用途 棚地式



*1:F=置地式,W=掛壁式,C=倒掛式,S=支架式(掛壁式時,S軸的動作會有限制,請注意。)
*2:JIS B 8432為基準。
*3:因用途,動作模式而異。

*4:無裝備電纜時的值。
