  • 安川SP210焊接機器人系列
安川機器人SP210

安川搬運機器人 SP-210

根據高速動作和寬廣的動作范圍，安川搬運機器人應用范圍擴大

安川搬運機器人通過強化的手腕部的容許力矩、容許慣性力矩，可以對應各種工作

減少了機器人和控制柜的電纜線數，提升了維護性的同時提供簡潔的設備

全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

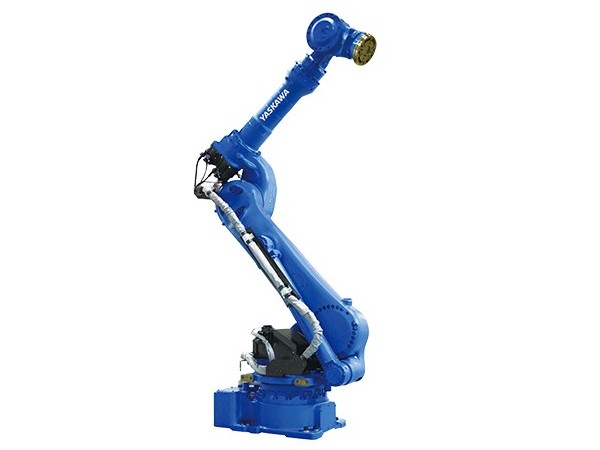

安川搬運機器人

resource/images/ebc2ef4fc7f04cacbe00d9a5207650ed_8.jpg
  6軸垂直多關節型
  負載：210Kg
  安川搬運機器人動態范圍：2702mm
  控制柜：YRC1000
  用途：點焊、搬運



產品·參數

好口碑源自韋爾迪對品質的執著


根據高速動作和寬廣的動作范圍，應用范圍擴大

通過強化的手腕部的容許力矩、容許慣性力矩，安川搬運機器人可以對應各種工作

減少了機器人和控制柜的電纜線數，提升了維護性的同時提供簡潔的設備

標準規格 MOTOMAN-SP210
電纜處理專用法蘭盤 無 有
型號 YR-1-06VX225-A00
構造 垂直多關節型（6個自由度）
可搬質量*1 手首部 225kg 210kg
U軸上 30kg
最大可達 2702mm
重復定位精度*2 ±0.02mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -60° -+76°
U軸（上臂） -86°- +90°
R軸（手腕旋轉） -360° - +360° -210° - +210°
B軸（手錠擺動） -125°-+125° -125°-+125°
T軸（手腕回轉） -360° - +360° -210° - +210°
最大速度 S軸（旋轉） 2.09rad/s, 120°/s
L軸（下臂） 1.69rad/s, 97°/s
U軸（上臂） 2.01rad/s, 115°/s
R軸（手腕旋轉） 2.53rad/s, 145°/s
B軸（手腕擺動） 2.53rad/s, 145°/s
T軸（手腕回轉） 3.84rad/s, 220°/s
容許力矩 R軸（手腕旋轉） 1372N.m 1323N.m
B軸（手腕擺動） 1372N.m 1323N.m
T軸（手腕回轉） 735N.m
容許慣性力矩 （GD2/4 ） R軸（手腕旋轉） 145kg.m2 143kg.m2
B軸（手腕擺動） 145kg.m2 143kg.m2
T軸（手腕回轉） 84kg.m2 84kg.m2
本體質量 1080kg
防護等級 本體:IP54，手腕軸:IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH (無結露)
震動 4.9m/s2(0.5G)以下
其他 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3 5.0kVA
安裝方式*4 置地式
用途 點焊、搬運
備注 *1 : JIS B 8432為基準。
*2 : 記載了巨軸的動作范圍而不是對地基準。
*3 : 因用途，動作模式而異。
（注）本表是以SI單位系為記載。



*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。

*4：無裝備電纜時的值。
