  • 安川機器人sp165
安川機器人sp165

安川機械手 SP-165

根據高速動作和寬廣的動作范圍,應用范圍擴大

通過強化的手腕部的容許力矩、容許慣性力矩,可以對應各種工作

減少了機器人和控制柜的電纜線數,提升了維護性的同時提供簡潔的設備


全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

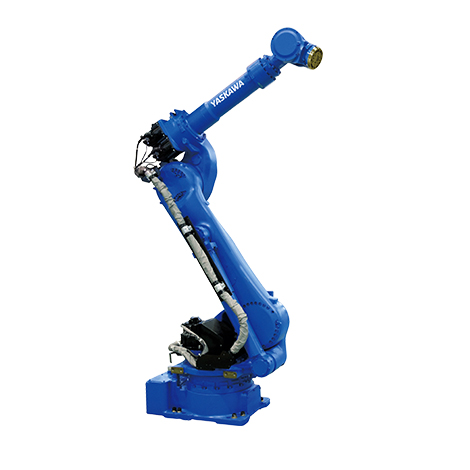

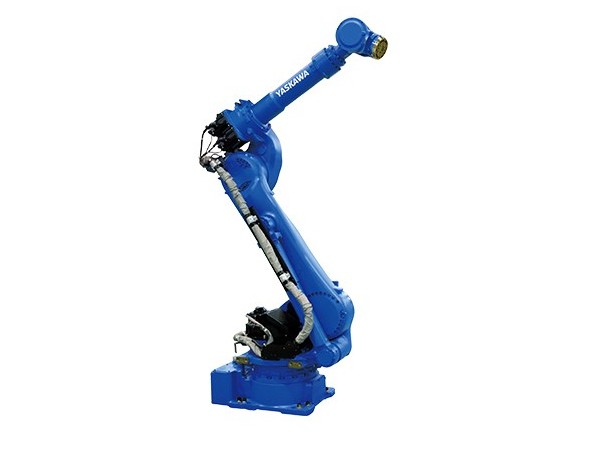

安川機械手

resource/images/ebc2ef4fc7f04cacbe00d9a5207650ed_8.jpg
  安川機械手6軸垂直多關節型
  負載:165Kg
  動態范圍:2702mm
  控制柜:YRC1000
  安川機械手用途:點焊、搬運



產品·參數

好口碑源自韋爾迪品質的執著


根據高速動作和寬廣的動作范圍,安川機械手應用范圍擴大

通過強化的手腕部的容許力矩、容許慣性力矩,安川機械手可以對應各種工作

減少了機器人和控制柜的電纜線數,安川機械手提升了維護性的同時提供簡潔的設備


標準規格 MOTOMAN-SP165
電纜處理專用法蘭盤
型號 YR-1-06VX180-A00
構造 垂直多關節型(6個自由度)
可搬質量*1 手首部 180kg 165kg
U軸上 30kg
最大可達 2702mm
重復定位精度*2 ±0.02mm
動作范圍 S軸(旋轉) -180°- +180°
L軸(下臂) -60°- +76°
U軸(上臂) -86°- +90°
R軸(手腕旋轉) -360°- +360° -210°- +210°
B軸(手錠擺動) -130°- +130° -125°- +125°
T軸(手腕回轉) -360°- +360° -210°- +210°
最大速度 S軸(旋轉) 2.18rad/s, 125°/s
L軸(下臂) 2.01rad/s, 115°/s
U軸(上臂) 2.18rad/s, 125°/s
R軸(手腕旋轉) 3.18rad/s, 182°/s
B軸(手腕擺動) 3.05rad/s, 175°/s
T軸(手腕回轉) 4.63rad/s, 265°/s
容許力矩 R軸(手腕旋轉) 1000N.m 951N.m
B軸(手腕擺動) 1000N.m 951N.m
T軸(手腕回轉) 618N.m
容許慣性力矩 (GD2/4 ) R軸(手腕旋轉) 90kg.m2 88kg.m2
B軸(手腕擺動) 90kg.m2 88kg.m2
T軸(手腕回轉) 46.3kg.m2 46.3kg.m2
本體質量 1020kg
防護等級 本體:IP54,手腕軸:IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH (無結露)
震動 4.9m/s2(0.5G)以下
其他 不可有引火性及腐蝕性氣體,液體遠離電氣噪音源
電源容量*3 5.0kVA
安裝方式*4 置地式
用途 點焊、搬運
備注 *1 : JIS B 8432為基準。
*2 : 記載了巨軸的動作范圍而不是對地基準。
*3 : 因用途,動作模式而異。
(注)本表是以SI單位系為記載。



*1:F=置地式,W=掛壁式,C=倒掛式,S=支架式(掛壁式時,S軸的動作會有限制,請注意。)
*2:JIS B 8432為基準。
*3:因用途,動作模式而異。

*4:無裝備電纜時的值。


場景·案例

安川機器人焊接場景案例

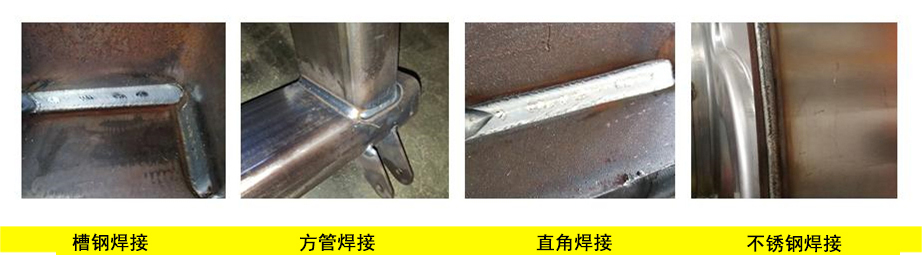

焊接·效果
